氣動高平臺球閥 閥門型號：Q641F，Q641H 通徑規格：DN15～DN300

結構形式：浮動直通式 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316

公稱壓力：PN16、PN25、PN40 適用溫度：-30℃-350℃

應用范圍：水、油品、氣體、腐蝕性介質等  產品特點：高帶平臺設計，便于安裝，結構簡單，緊密可靠。

一、氣動高平臺球閥 概述：

氣動高平臺球閥采用高平臺ISO5211標準設計，是為了方便球閥安裝驅動裝置而設置的連接盤，可與執行器直接進行安裝，無需再上支架，而普通球閥在與執行器連接之間則需要有一個支架和連接軸支撐。氣動高平臺球閥具有流通阻力小，流通量大等特點，不僅能做開關截斷，也可用于調節流量使用，選用不同材質的閥體和閥座，可用于不同工況。由于高平臺球閥與氣動執行器之間距離較短，所以不適合用于介質溫度過高的場合，避免因為高溫而損壞執行器。

二、氣動高平臺球閥 特點：

1、采用高帶平臺設計，執行器與球閥連接無需支架與連接軸，便于安裝。

2、結構簡單、緊密可靠，不需要在增加連接部件，提高產品運行的穩定性。

3、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

4、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

三、氣動高平臺球閥 技術參數：

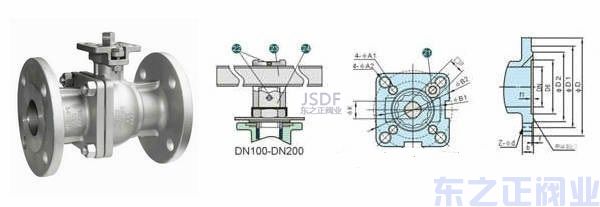

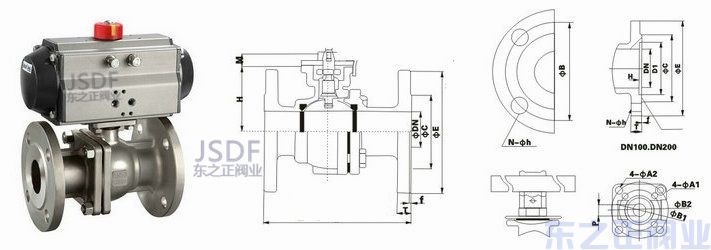

四、氣動高平臺球閥 閥體結構圖：

五、氣動高平臺球閥 工作原理：

氣動高平臺球閥是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。其中氣動執行器可分為單作用和雙作用，單作用執行器具有彈簧復位的功能，可在失去氣源貨發生故障時自動復位到初始狀態。
